Marcos de cabezal de impresión para Mimaki UJF7151, Roland LEF2 | Aluminio CNC

Marcos de montaje de aluminio mecanizado CNC, carros y cables flexibles de alta precisión para UJF-7151 Mimaki, Roland LEF2 y los principales cabezales de impresión de inyección de tinta industriales-Compatible con OEM, envío global.

Los marcos de montaje del cabezal de impresión, los conjuntos de carro y las interfaces eléctricas forman la columna vertebral mecánica y de señal de los sistemas industriales de inyección de tinta. Aseguran una alineación precisa de las boquillas, un movimiento estable y una transmisión confiable de datos/potencia, lo que afecta directamente la precisión de impresión, las bandas y la confiabilidad a largo plazo.

Estos componentes se reemplazan comúnmente durante las actualizaciones de cabezales de impresión, instalaciones de cabezales múltiples o después de impactos mecánicos. La compatibilidad está determinada por el modelo del cabezal de impresión, la serie de impresoras y el estándar de interfaz eléctrica, no solo por la marca.

Sugerencia de verificación:Compruebe siempre la etiqueta de su cabezal de impresión (por ejemplo, “DX7-01”, “MH5420-UV”) antes de pedir marcos o cables.

Marcas y series de impresoras compatibles

Aquí están las líneas representativas de la impresora con servicio frecuente. La compatibilidad de los marcos, carros y cables siempre debe remontarse al cabezal de impresión real instalado.

Marca/Serie representativa:

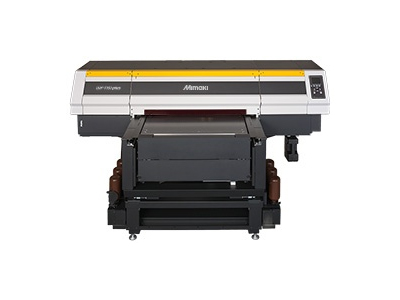

• Mimaki:UJF-3042, UJF-7151plus, JV33, CJV30.
• Roland:LEF2-200/300, VG3-540/640, VS-640
• Mutoh:ValueJet 1638UH, XpertJet 1682UR, RJ-900

Estos modelos cubren la mayoría de los sistemas de lecho plano y rollo a rollo solventes, UV y eco-solventes en el mercado global de servicios.

Marcos de montaje del cabezal de impresión-Alineación de precisión

El marco de montaje mantiene el cabezal de impresión en posición exacta con respecto al plano de medios. Incluso una inclinación o desplazamiento de 0,1mm puede causar bandas visibles o imágenes dobles.

Tipos de trama comunes

* Compatibilidad se refiere a las impresoras que se han identificado en el campo con las plataformas dadas del cabezal de impresión. Siempre confirme el modelo específico del cabezal de impresión de su máquina.

Notas:

• La tolerancia de planitud ± 0,02mm para marcos de aleación de aluminio es una especificación típica proporcionada por los fabricantes de marcos del mercado de accesorios: verifique con su proveedor.
• El espaciado 54-69mm por cabeza para marcos de matriz es un rango típico utilizado en muchas configuraciones de 2 cabezas/4 cabezas; confirme el espaciado exacto para su equipo.
• Por ejemplo: la especificación Konica Minolta KM1024i confirma un ancho de impresión de 72mm.
• El cabezal de impresión Ricoh MH5420 GEN5 está especificado con 1.280 boquillas (4 × 320).

Asambleas del carro-estabilidad del movimiento

El conjunto de carro lleva uno o más cabezales de impresión, amortiguadores y cables a través de la anchura de impresión. El movimiento suave y sin vibraciones es fundamental, especialmente en impresoras industriales de alta velocidad.

Características clave:

• Sistema de la guía: carriles lineares o barras endurecidas con los resbaladores del polímero
• Mecanismo de accionamiento: correa de distribución con polea tensora
• Integración del codificador: escala óptica para retroalimentación posicional en tiempo real (en algunos modelos como VG, UJF, XpertJet)
• Mecanismo de falla común: guías desgastadas o deslizadores → bambozo del carro → bandas horizontales

En muchos escenarios de servicio (por ejemplo, para las series Roland LEF2 o Mimaki UJF), los conjuntos de carro se reemplazan como una unidad completa, porque los soportes del codificador y los canales de enrutamiento de cables están integrados.

Interfaces eléctricas-Integridad de la señal

Las interfaces eléctricas transmiten formas de onda de disparo del cabezal de impresión, retroalimentación de temperatura y datos de identificación del cabezal de impresión. Las interfaces no coincidentes o dañadas son una de las principales causas de chorro intermitente o errores de impresión como "cabezal de impresión no reconocido".

Importante:El número de pines y el tipo de conector están definidos por el fabricante del cabezal de impresión, no necesariamente por la marca de la impresora.

Especificaciones de interfaz verificadas

Notas críticas:

• Los cables DX5 de 31 pines frente a DX7 de 35 pines no son intercambiables.
• La implementación de Ricoh MH5420 generalmente utiliza cables duales (auxiliar principal): faltar el cable auxiliar desactiva las funciones (limpiaparabrisas/temperatura) en muchas configuraciones.
• Konica KM1024i utiliza un zócalo ZIF-siempre levante el pestillo antes de insertar/quitar el cable.
• El KJ4B-QA de Kyocera en modo de alta velocidad requiere el cable de 80 pines con la impedancia correcta; el uso de un cable de 51 pines limitará la frecuencia/el rendimiento.

Common Replacement Scenarios

Modelos disponibles-Stock global

Los marcos de montaje del cabezal de impresión, los conjuntos de carro y las interfaces eléctricas están disponibles para:

Mimaki:UJF, JV, CJV

Roland:LEF, LEJ, VG, VS

Mutoh:ValueJet, XpertJet

Cabellos de impresión:Epson DX5, DX7, I3200; Ricoh MH5420; Konica KM1024i; Kyocera KJ4

Características:

• Marcos de montaje de aluminio mecanizado CNC con tolerancia de planitud de ± 0,02mm
• Arrays de cabezales múltiples prealineados para configuraciones comunes (2H/4H)
• Conectores dorados de FFC/FPC que emparejan la echada y el blindaje del OEM
• Compatible con UV, solvente, solvente débil y entornos de tinta a base de agua
• Entrega global
• Precios por volumen para equipos de servicio e instalaciones de producción

¿Necesita un marco de cabezal de impresión, carro o cable flexible?

→ Inquire ahora

Cita proporcionada dentro de las 24 horas.

Siempre confirme la compatibilidad con el número de modelo exacto del cabezal de impresión antes de realizar el pedido.
